Метод контроля проникающими веществами относится к неразрушающему виду контроля и называется цветным (хроматическим). Применятся при контроле состояния трубопроводных систем, соединений патрубков и деталей с корпусом емкости в процессе изготовления и эксплуатации, при проведении гамма-и рентгеновского контроля, техзнадзоре строительных объектов в городе Сочи.
Во многих случаях по техническим требованиям необходимо выявить дефекты такой величины, которые визуально выявить невозможно. На помощь приходит метод цветной дефектоскопии. Сущность его заключается в изменении светоотдачи дефектов, заполненными цветоконтрастными индикаторными веществами. Они называются пенетрантами. В качестве таких красителей при цветной дефектоскопии используют вещества ярко-красного цвета, хорошо видимые при дневном или искусственном свете.
Метод контроля цветной дефектоскопией позволяет выявить дефекты, выходящих на поверхность сварного шва и околошовной зоны. Это трещины, раковины, поры, непровары и других несплошности. При этом не только определяется место их расположения, но и как они ориентированы по поверхности и какую имеют длину. Место дефекта определяется по веществу, оставшемуся в полостях дефектов.
Этапы контроля
При проведении цветной дефектоскопии последовательно выполняют следующие операции:
- очистку поверхности сварного шва и околошовной зоны. Все загрязняющие вещества и другие покрытия удаляются с контролируемой поверхности с помощью металлических щеток, воды, струйным методом, горячим паром или специальными очистителями;
- сушку подготовленной поверхности. Выполняется на воздухе, специальными фенами, протиркой ветошью;

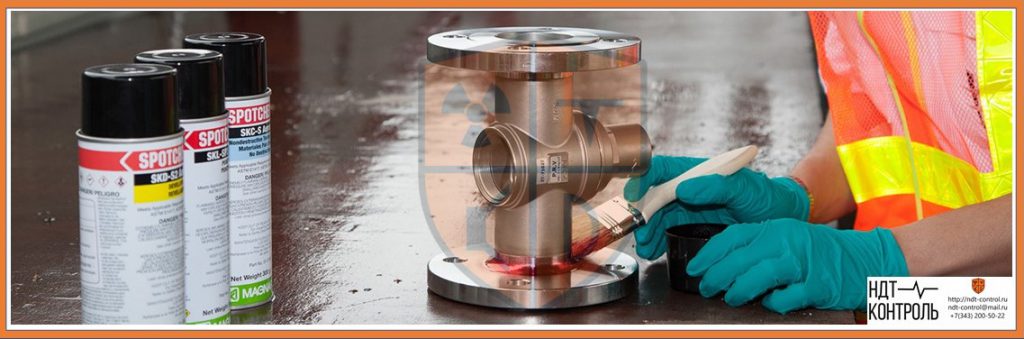

- нанесение пенетранта на 5 ÷ 30мин. Время выдержки зависит от материала, на которую он наносится и конфигурации шва. Наносят пенетрант кистью, распылителем, электростатическим способом или погружают изделие в специальную ванну. Операцию выполняют при температуре не ниже 5 0С и не выше 50 0С. Самый простой пенетрант состоит из керосина, трансформаторного масла, скипидара и красителя анилинового типа в определенных пропорциях. Состав должен соответствовать требованиям ГОСТ;
- удаление излишков пенетранта. Операцию выполняют протиркой поверхности салфетками или промывкой чистой водой;
- сушку поверхности;
- нанесение проявителя. В качестве этого вещества служит краска или глина;
- контроль поверхности на наличие дефектных мест. ГОСТ допускает применение для определения дефектных мест использовать увеличительные линзы и микроскопы.
Дефекты будут проявляться при дневном или искусственном освещении в виде следов красного цвета на белой поверхности. Документирование ведут с помощью фото- или видеосъемки.
Цветная дефектоскопия сварных швов выполняется в соответствии с требованиями ГОСТ 18442-80 по специальным методикам, специалистами, которые хорошо знают нюансы проведения такого метода и безошибочно определяют дефектные места и плохо подогнанные детали.
Лаборатория ООО «НДТ-контроль» проведет цветную дефектоскопию деталей, изделий и конструкций, выполненных всеми видами сварки в Сочи и других городах РФ по выгодным ценам и в кратчайшие сроки.
Преимущества и недостатки метода цветной дефектоскопии
Применяется этот метод не только для контроля сварных швов на изделиях, выполненных из стали, но и на чугунных, цветных, изготовленных из пластмасс и керамики. Способ позволяет за сравнительно небольшой отрезок времени выявить трещины размером от 1 микрона и не требует применения дорогостоящего оборудования. Главный недостаток метода – не возможность определения внутренних дефектов, поэтому часто наряду с ним используют неразрушающие методы контроля другого вида, например, ультразвуковой, радиационный, магнитный и т.д..
Стилоскопирование сварных швов в Сочи
Сварка ответственных изделий и деталей должна выполняться электродами и присадочной проволокой определенного состава на соответствующем режиме. Любое отклонение от технологии изготовления изделия может привести к тому, что сварное соединение быстро выйдет из строя. Контролируют правильность соблюдения технологии сварочных соединений методом стилосокопирования. Относится к неразрушающим способам контроля. Он позволяет определить состав и количество легирующих элементов в сварном шве без его разрушения.
Производители российские и зарубежные выпускают стилоскопы стационарные и переносные. Это позволяет не только использовать такой метод на производстве, но и в полевых условиях. С их помощью можно определить химические элементы большинства элементов, которыми легируют металлы – марганец, хром, ванадий, титан, кремний, вольфрам, никель, ванадий.
Химический состав сварных швов определяют у изделий, работающих под давлением, у изделий, работающих с агрессивными средами на стадии изготовления и после осуществления ремонтных работ.
Сущность способа – с помощью аппарата (стилоскопа) определяют широту и яркость спектра, который должен соответствовать определенному легирующему элементу. Когда его пары пропускают через специальную призму стилоскопа, образуется луч, состоящий из 7 цветов. Специалисту остается только сравнить полученный в результате исследования спектр с тем, который он должен иметь. И тут необходимо уметь пользоваться тематическими атласами, чтобы сделать заключение о количества вещества в составе шва.
При выполнении швов несколькими сварщиками, проверяется работа каждого из них и отмечаются на чертежах. Сварные швы, не отвечающие по химическому составу документации, бракуются и подлежат переделке. После осуществления сварщиками повторных работ, швы снова подлежат стилоскопированию.
Лаборатории (стационарная и выездная) компании «НДТ-контроль» в городе Сочи оснащены необходимым оборудованием и приборами, укомплектована аттестованными специалистами, что позволяет гарантировать качество проведенного контроля.
Лаборатория неразрушающего контроля компании ООО «НДТ-контроль» предлагает услуги в Сочи и по всей территории РФ по контролю сварных швов методом цветной дефектоскопии и стилоскопированием. Стоимость контроля устанавливается индивидуально и зависит от объем работ, марки металла, месторасположения объекта, задействованной для этих целей аппаратуры, расходных материалов и т.д.
Заказчик получит заключение о пригодности изделия или конструкции к дальнейшей эксплуатации по установленной форме. Компания имеет свидетельство о регистрации согласно требованиям ПБ 03-372-00 в территориальном Управлении Ростехнадзора РФ и штат специалистов, которые знают все нюансы выполнения работ и умеют пользоваться аппаратами контроля. Они аттестованы и имеют допуски на проведение таких работ в соответствии с Правилами, действующими в области неразрушающего контроля. Цена на проведение контроля цветным методом и стилоскопированием согласуется с Заказчиком. Наше оборудование и аппараты, имеют отметку о поверке. Качество и своевременное выполнение работ гарантируем.
